12月,6#爐進行大修,我們對該爐進行規(guī)范性檢查,發(fā)現(xiàn)一-級省煤器管磨損嚴重,水冷壁管也有局部管壁減薄現(xiàn)象(原壁厚δ=5mm,檢查發(fā)現(xiàn)部分管子壁厚δ=4mm)。因大修后-級省煤器多次爆管(管壁磨穿},我們的精力注重在一級省煤器的搶修和改造方面。同時，因為這臺鍋爐是我廠第一臺高壓鍋爐，運行和檢修經(jīng)驗都不足。所以，對水冷壁管壁的減薄未引起足夠的重視。

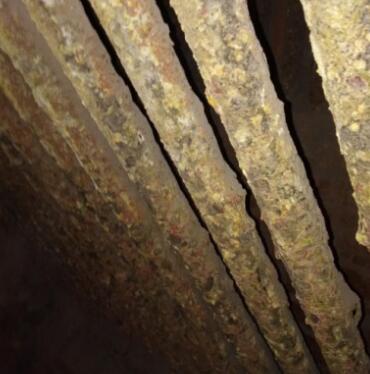

12月,6#爐進行投產(chǎn)以來的第三次大修。我們組織對水冷壁管壁厚的測量工作，此時發(fā)現(xiàn)在燃燒器高度范圍即標高11.0m至18.0m的區(qū)域內,爐前、后、左、右四墻的水冷壁管,均有不同程度的減薄(見圖2)。經(jīng)過仔細檢查測量，在該區(qū)域內約2/3的管子均已減薄至3mm左右，取樣測量其中一根管子,其管壁僅為1.6mm。從檢查的情況來看，這部分水冷壁管隨時有可能爆管(因根據(jù)理論計算,水冷壁管安全壁厚為3.51mm,而省煤器爆管處的壁厚是1.2nmm),這將嚴重威脅6*爐的安全運行。

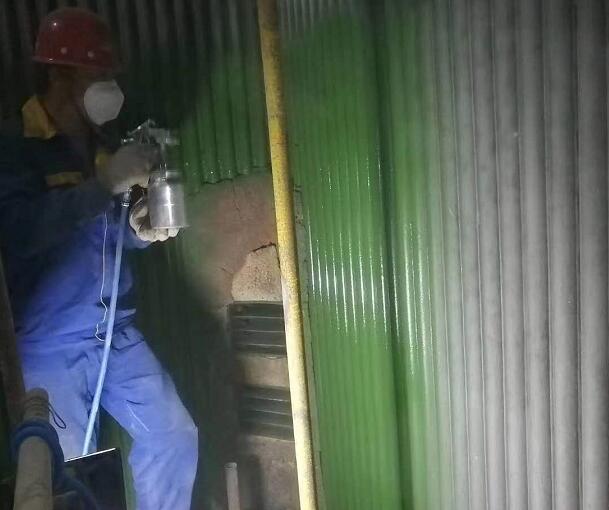

當時，我們采取的臨時措施是納米陶瓷防腐耐磨涂料，對全部管壁減薄的管子表面進行徐刷。
